Desalination ( IF 9.8 ) | 氮化硼纳米材料用于无机污染物去除：制造、吸附性能及机制

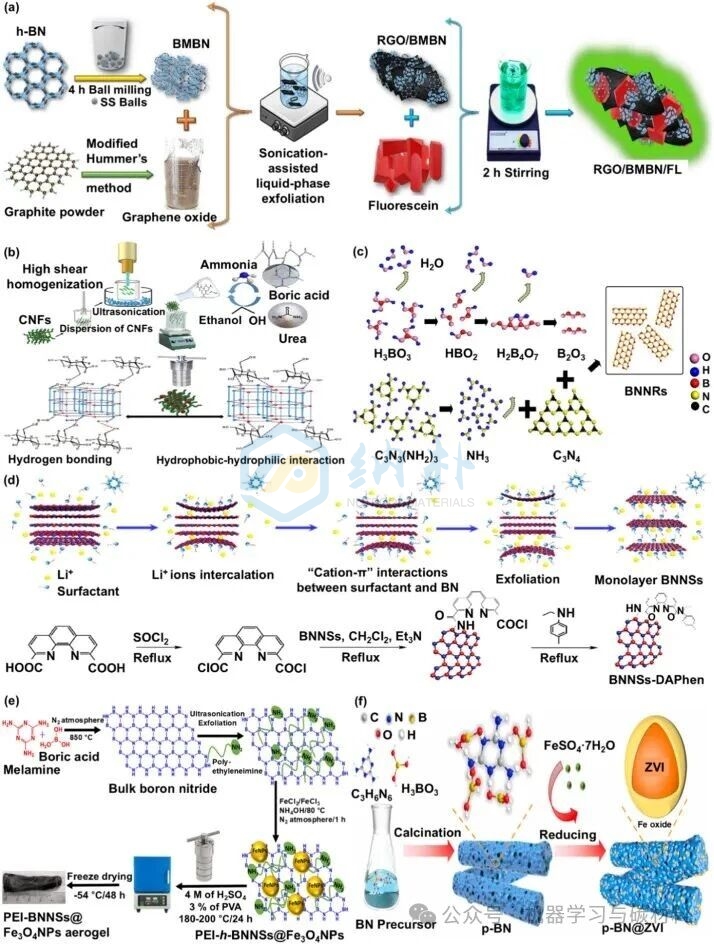

图 1。 (a) 混合荧光纳米复合材料[62]、(b) BNQD@CNFs[63]、(c) BNNR 气凝胶[64]、(d) DAPhen 修饰的 BNNSs[65]、(e) PEI-h BNNSs@Fe3O4 NPs[66]和(f) p-BN@ZVI[67]的制备示意图。

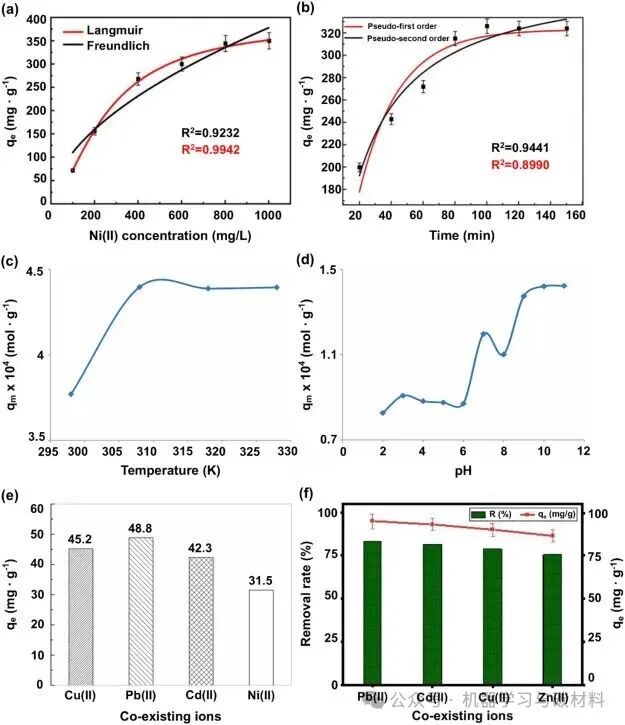

图 2. BN 对 Cd2+ 的吸附等温线，包括(a)Langmuir 和 Freundlich 模型[68]、(b)PFO 和 PSO 动力学模型[68]、(c)温度的影响[87]和(d)pH 的影响[87]的结果。还包括其他离子的吸附行为，包括(e)聚丙烯酸-BN 复合材料的 Cu(II)吸附[80]，以及(f)SnFe2O4/BN/NiAl-LDH 复合材料的 SnFe2O4 选择性[73]。

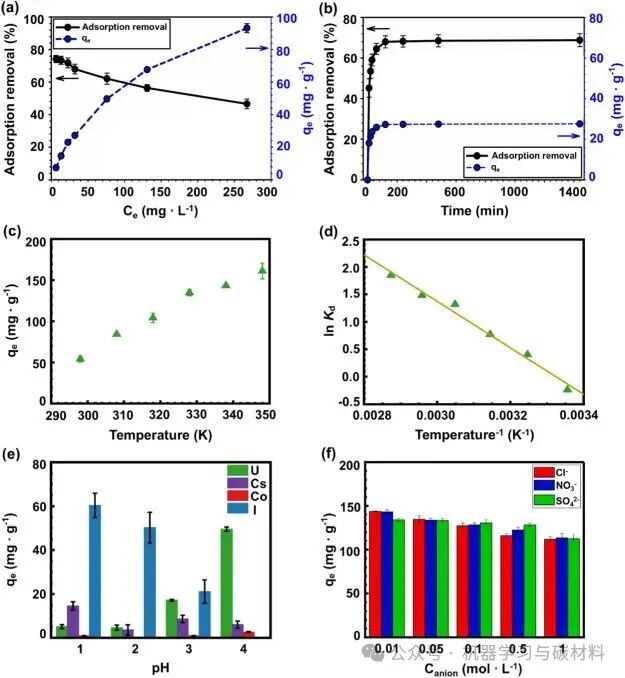

图 3. BN 和功能化 BN 复合材料对 U(VI)的吸附性能，包括(a)等温线研究及模型拟合[33]，(b)动力学研究及模型拟合[33]，(c)HPBN-DAPy 在不同温度下的吸附容量[100]，(d)ln Kd 与 1/T 线性拟合图[100]，(e)U(VI)和竞争离子在不同 pH 值下的吸附[100]，以及(f)在 Cl−、NO3− 和 SO42− 离子存在下 BNNSs-DAPhen 对 U(VI)的吸附[65].

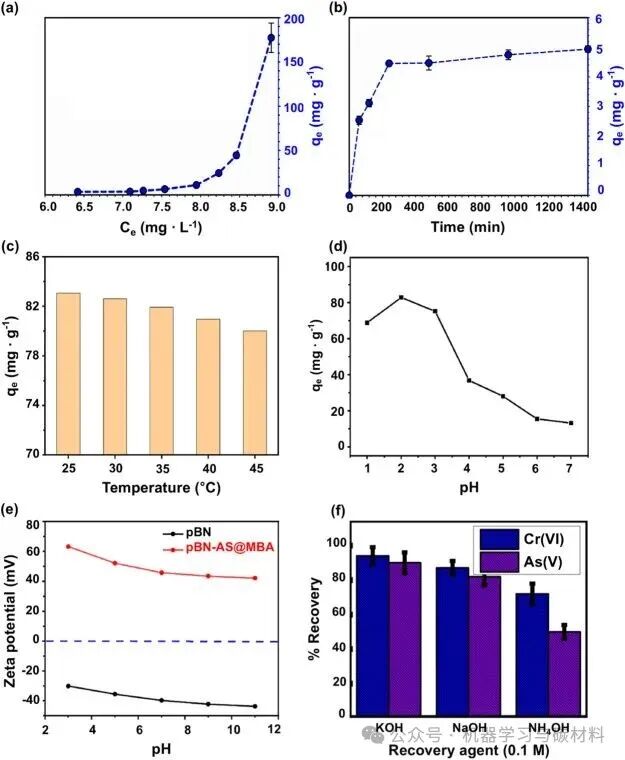

图 4. 基于 BN 的材料对 Cr 物种的吸附，包括：(a) Cr(III)的吸附等温线研究及模型拟合[25]，(b) Cr(III)的吸附动力学研究及模型拟合[25]，(c) 温度对 Cr(VI)吸附的影响[103]，(d) pBN-AS@MBA 在不同 pH 值下的吸附容量[103]，(e) pBN-AS@MBA 的 zeta 电位随 pH 值的变化[103]，以及(f) 使用碱性洗脱剂从 MHAs 中回收 Cr(VI)和 As(V)[66].

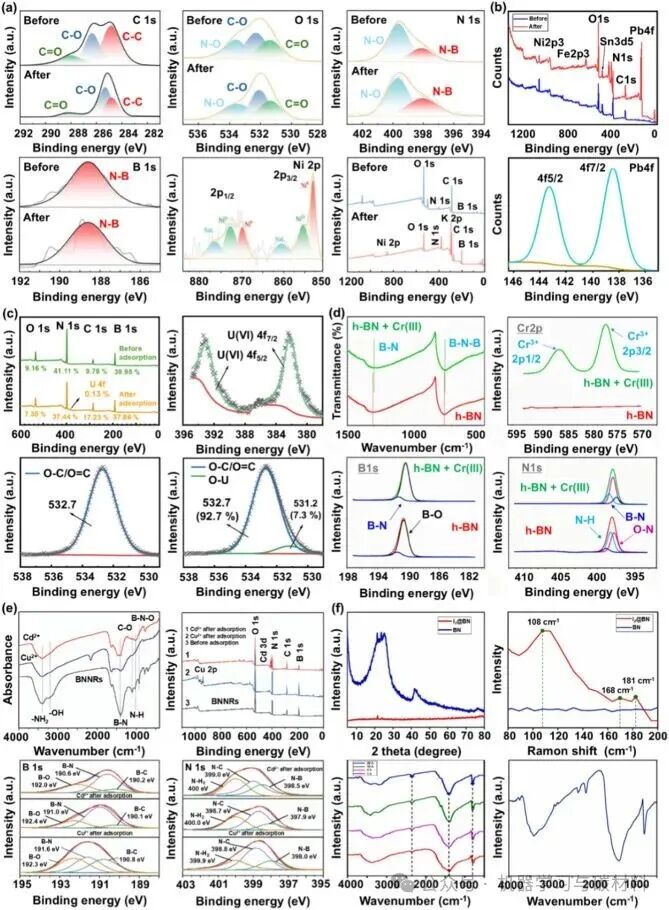

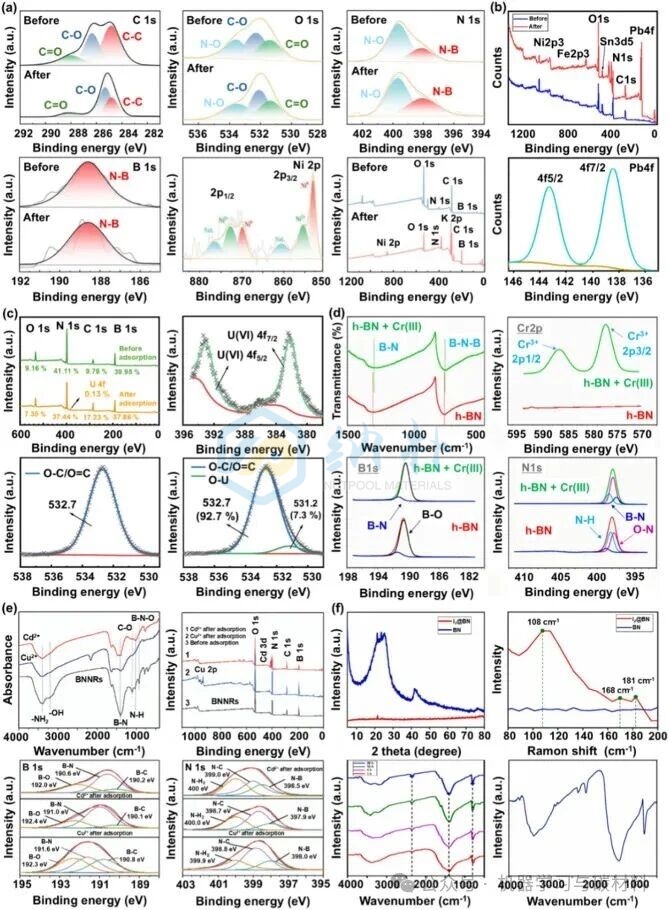

图 5. 光谱和结构分析阐明吸附机理，包括 (a) CMC-BNNS 凝胶在吸附 Ni2+ 前后 的 XPS 谱图[68]，(b) SnFe2O4/BN/NiAl-LDH 复合材料吸附 Pb2+ 后的 XPS 宽谱和高分辨谱[73]，(c) HPBN-DAPy 上 U(VI)的 XPS 谱图及吸附机理[100]，(d) Cr(III)吸附后的 BN 的 FTIR 和 XPS 谱图[25]，(e) BNNR 在吸附 Cd2+ 和 Cu2+ 前后的 FTIR 和 XPS 谱图[109]，以及(f) BNNSs 在吸附 I2 前后及循环过程中的 XRD、拉曼和 FTIR 分析[110].

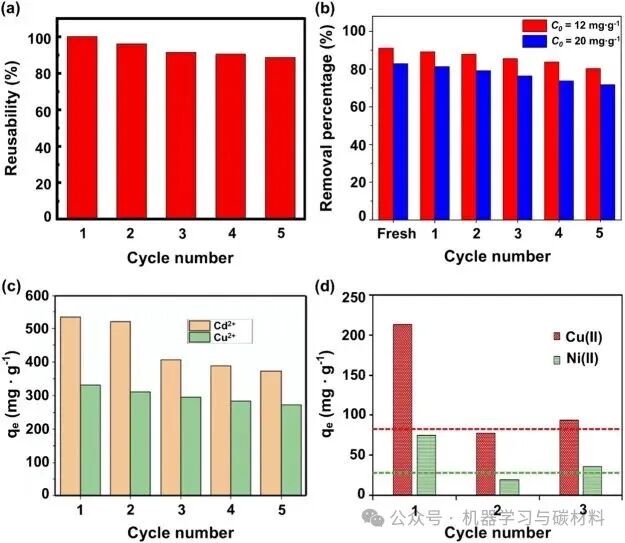

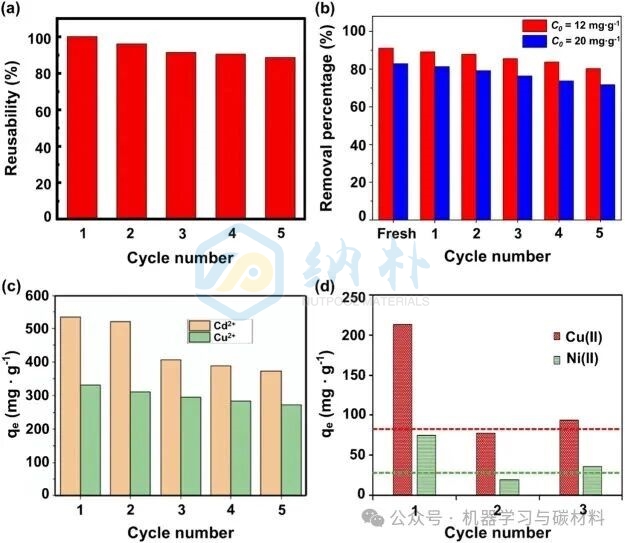

图 6。基于氮化硼的吸附剂的再生与可重复使用性，包括：(a) BNNSs-DAPhen 对 U(VI)的吸附在五个吸附-解吸循环中的表现[65]；(b) 吸附剂的再生性能，显示 Cr(VI)的去除效率[103]；(c) BNNR 在五个循环中对 Cd2+ 的去除效率[109]，以及(d) BN-750 的可重复使用性[72].
