江苏大学胡盟/燕山大学马梦冬/清华大学武英举等:打破“方向枷锁”,氮化硼陶瓷实现“全方位”性能一致
信息来源:本站 | 发布日期: 2026-07-21 10:42:17 | 浏览量:69224
六方氮化硼(hBN)素有“白色石墨”之称,凭借优异的力学性能、绝缘性、耐腐蚀性及介电性能,成为高端装备、航空航天等尖端领域不可或缺的关键材料。然而,这类材料的制备长期面临一个突出难题:在致密烧结过程中,片状hBN晶粒易沿压力方向定向排列,致使材料在不同方向上…

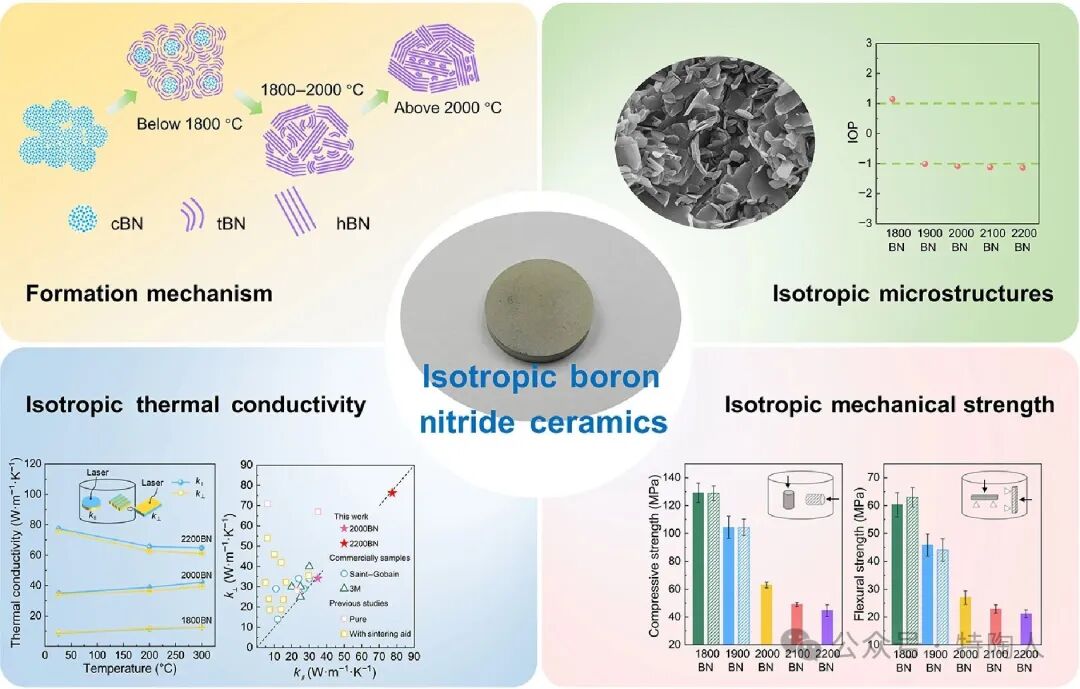

(1)提出了“相变调控”策略,利用cBN在放电等离子烧结和热压烧结过程中的结构相变,成功制备出各向同性hBN块材。
(2)揭示了各向同性氮化硼陶瓷的形成机理:高温下cBN颗粒表面发生键合重构,首先形成晶格扭曲的乱层氮化硼(tBN);随着温度进一步升高,tBN逐步转变为hBN。残留在hBN层间的tBN通过“钉扎效应”有效抑制了晶粒在烧结过程的取向排列,最终构筑出三维互锁的微观结构,实现了氮化硼陶瓷的各向同性(IOP=1)。
(3)实现了全方位性能一致:该陶瓷在平行和垂直烧结压力方向上表现出高度一致的优异性能:抗压强度达129 MPa,弯曲强度达63 MPa,室温热导率达77 W·m-1·K-1。
-
