碳化硼(B₄C)超细粉体
产品概述：苏州纳朴材料碳化硼超细粉体，以冶炼熔块经破碎、分级、提纯和研磨工艺制备而成。具有粒度分布窄、活性高、超硬(HV≥35GPa)、耐磨、密度低(2.52g/cm3)、抗高温氧化及优异的中子吸收能力等特点。可用于装甲防弹、蓝宝石研磨与抛光、航天飞行器抗氧化涂层、核反应堆控制棒、…
产品技术指标
(1) 化学指标
| 产品规格 | D50（μm） | B4C（wt.%) |
B2O3(%) |
Si+Fe(%) |
BET S.S.A.(m2/g) |
| 解聚粉 | |||||
| BCW-L | 0.1/0.5/1.0/2.5 | ≥85-90 | ≤1 | ＜0.5 |
≥5-15 |
| BCW-H |
0.1/0.5/1.0/2.5 |
≥95 |
≤0.5 |
＜0.3 |
≥5-15 |
| BCW-N | 0.1/0.5/1.0/2.5 |
≥97 |
≤0.5 |
＜0.3 |
≥5-15 |
| 造粒粉 | |||||
| BCG30M-BCG100M | 30-100 |
≥90-97 |
≤0.5 |
＜0.3 |
≥5-15 |
| 注：造粒粉一次粒径可选0.5/1.0/1.5/2.5/5.0等规格。 | |||||

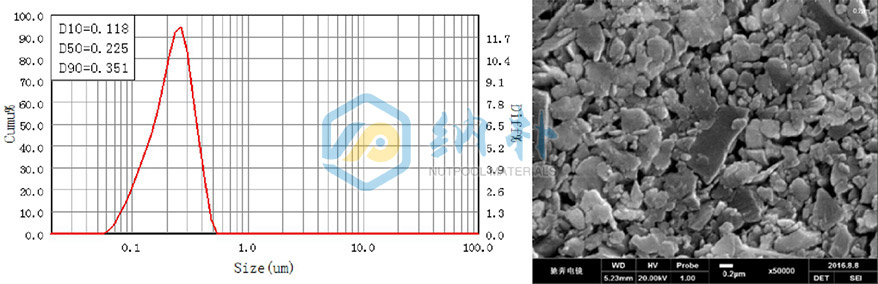

(2) 粒度分布
D50 粒度可在<0.3um、0.3-1.0um、>1.0um 等规格间进行分级
Ø 典型应用领域
装甲防弹、蓝宝石研磨与抛光、航天飞行器抗氧化涂层、核反应堆控制棒、核辐射屏蔽材料、硼化物合成原料。
-
