“白色石墨烯”是怎样炼成的？——六方氮化硼（h-BN）四大制备路线全解读

氮化硼与碳是等电子体——BN 加起来恰好 12 个电子，与两个碳原子一样。就像碳有石墨和金刚石，BN 也有"石墨相"（六方 h-BN）、"金刚石相"（立方 c-BN）和"六方金刚石相"（纤锌矿 BN）。

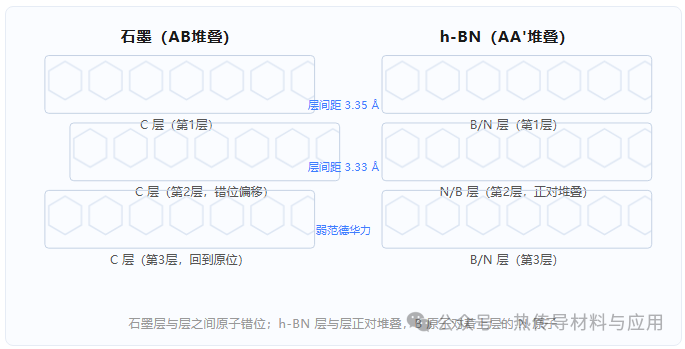

h-BN 与石墨的晶格常数几乎相同（a = 2.504 Å vs 2.456 Å），但两者有一个关键差别：

这个"正对堆叠"的 AA' 结构，赋予了 h-BN 一系列独特本领：

凭着这些性能，h-BN 粉体广泛用于半导体行业盛放硅和砷化镓熔体的高温坩埚、水平连铸结晶器、脱模剂、变压器绝缘材料、高温润滑剂、雷达与红外窗口……但在纤维、涂层、泡沫等高级形态上，传统方法力不从心——这正是化学制备大显身手的地方。

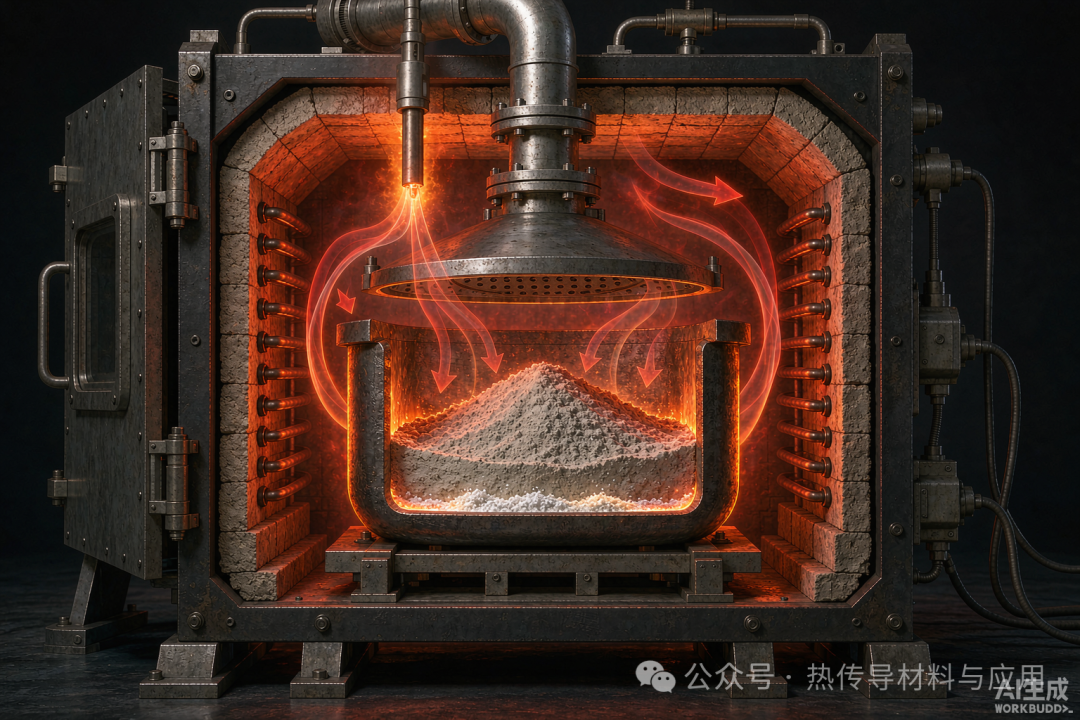

经典高温合成：廉价的含硼原料 + 含氮试剂，一把火烧出 h-BN

这是最古老、也是至今工业产量最 大的路线。核心思路很朴素：拿便宜的含硼化合物，配上含氮试剂，在高温下"煅烧"成 BN。综述中列举的典型组合包括：

其中最 值得注意的是碳热还原法——硼酸加碳在氮气中 >1500 ℃ 反应。它正是当今商业 h-BN 粉体的主导工艺：反应依赖 h-BN 的热力学稳定性，多余的碳、氧以气相跑掉，收率高、可连续化生产。

金句

｜高温合成赢在便宜大碗，输在"看天吃饭"——纯度、粒度、结晶度随批次波动，做坩埚润滑够用，做高 端器件就不够看了。

综述指出，这类粉体的纯度、粒径分布和结晶度波动很大，直接导致烧结行为不可重复、力学性能不可靠、抗氧化性不稳定。于是人们转向了新思路——请看下文！

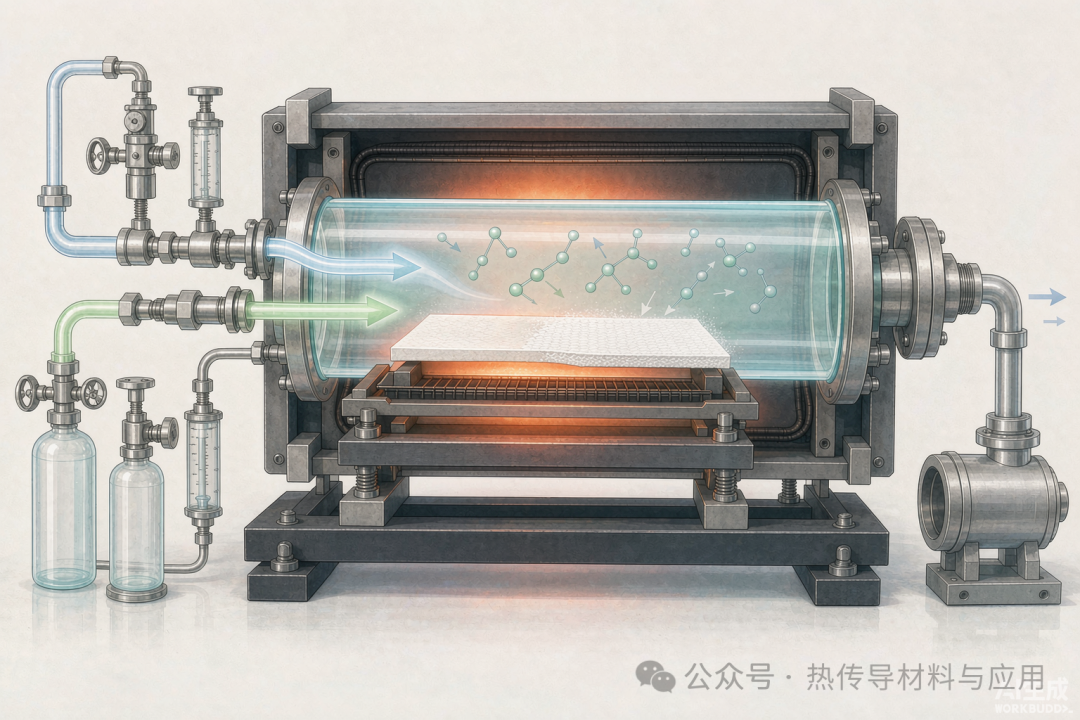

CVD：气态前驱体在热基片表面分解，沉积出致密 BN 薄膜

当需要薄膜和涂层时，粉体工艺无能为力，气相沉积登场。让挥发性的含硼、含氮气体流过加热的基片表面，BN 便直接"长"在上面——这样得到的材料被称为热解氮化硼（Pyrolytic BN），无粘结剂、结晶性好，性能往往被视为 h-BN 性质的"标 杆"。

常用化学体系一览：

CVD 家族还包括低压 CVD（LPCVD）、等离子体增强（PECVD）、激光辅助（LCVD）、溅射与离子辅助沉积等。它的杀手锏是：无论形状规则的还是复杂的工件，都能被均匀包覆，且对形貌、结构与取向控制精细。因此 CVD-BN 被用于防腐蚀层、抗氧化涂层、湿度传感器、X 射线光刻掩膜、半导体封装介电层，以及给碳化硅纤维"披上"BN 界面层来大幅提升陶瓷基复合材料的韧性。

它的短板也很明显：设备与工艺变量繁多，不同实验室产出的膜性能难以横向比较；离子辅助法得到的 i-BN 虽然超硬，却常含氧、硼过量。而且，CVD 擅长"表面文章"，做不了三维大块材料——这就轮到下一条路线了。

如果说 CVD 是让两种气体在表面"约会"，分子前驱体路线则是把 B 和 N提前锁进同一个分子里。这里最闪亮的明星是硼吖嗪（borazine，B₃N₃H₆）——它与苯（C₆H₆）是等电子体，人称"无机苯"：一个由 B、N 交替组成的六元环，B 与 N 恰好 1:1，正是 BN 的化学计量比。

这段历史可以追溯到 1926 年 Stock 与 Pohland 的开创工作：他们加热"B₂H₆·2NH₃"得到硼吖嗪，再逐步热解到 900℃，最终走向 BN。后续研究发现，硼吖嗪受热会像有机芳烃一样"稠环化"——环与环拼接出类似萘（B₅N₅H₈）、联苯（B₆N₆H₁₀）的"无机稠环"中间体，最终缩合成 BN。

但这条路线有两道坎：

①积碳：分子上若带有机取代基，热解后碳残留几乎不可避免，需要 NH₃/H₂ 还原气氛帮忙"洗碳"；
②挥发性：前驱体太容易挥发的话，还没分解就被气流带走，陶瓷产率大打折扣。

真正令人眼前一亮的是 Sneddon 团队的一个巧妙设计：拿商品化的Me₂S·BHBr₂ 与氨气简单一配，所得加合物在 650–1500 ℃ 直接热解即得 h-BN——既能做粉体，也能蘸一下溶液、再氨气氛中一烧，就给基片镀上 BN 涂层。化学之简单，堪称"分子前驱体"路线的点睛之笔。
