碳化硅(α-SiC)超细粉体
产品概述：碳化硅超细粉体具有化学性质稳定、导热系数高、热膨胀系数低、耐磨性能好、高硬度(莫氏硬度为9.5)等特点，密度为3.2g/cm3。碳化硅粉体产品可用于钢铁、玻璃、塑胶、电子等多种行业，并且适合陶瓷磨块、磨具砂轮的制造。
产品技术指标
(1) 化学指标
|
产品规格 |
D50（μm） |
α‐SiC (wt.%) |
氧含量 (%) |
其他 (%) |
|
解聚粉 |
||||
| SC015-SC10 | 1.5/3.5/5/10 |
≥98 |
≤0.5 |
≤1.5 |
| SC003-SC01 | 0.3/0.5/1 |
≥95 |
≤2.5 | ≤1.5 |
| 造粒粉 | ||||
| SCG20M-SCG200M | 20-200 |
≥95-98 |
≤0.5-2.5 | ≤1.5 |
| 注：造粒粉一次粒径可选0.5/1.0/1.5/2.5/5.0等规格。 | ||||

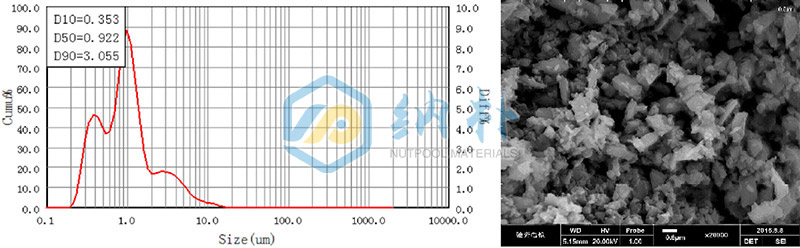

(2) 粒度分布
D50 粒度可在<0.3um、0.3-1.0um、>1.0um 等规格间进行分级
Ø典型应用领域
装甲防弹片、密封环、耐磨精密零部件、橡胶塑料填充料、耐磨涂层、半导体器件、陶瓷部件、吸波材料等。
-
