氮化硼导热：突破各向异性与界面热阻“深水区”，国内外企业进展如何？

随着电子器件向轻薄化、集成化和高性能化方向快速发展，高效热管理成为保障设备可靠性与使用寿命的关键。在众多导热填料中，氮化硼（特别是六方氮化硼，h-BN）因其高导热性、电绝缘性及化学稳定性成为高性能绝缘导热材料的首选，在5G/6G高频封装、AI、新能源汽车等高功率电子设备的热管理领域中，已成为不可或缺的关键材料。

氮化硼（尤其是六方氮化硼h-BN），作为导热填料的核心优势在于：成功地将超高的导热能力（面内导热系数可达300-2000W/(m·K)）与优异的电绝缘性结合在了一起，同时兼顾了低介电常数（3.9）和良好的加工性能。

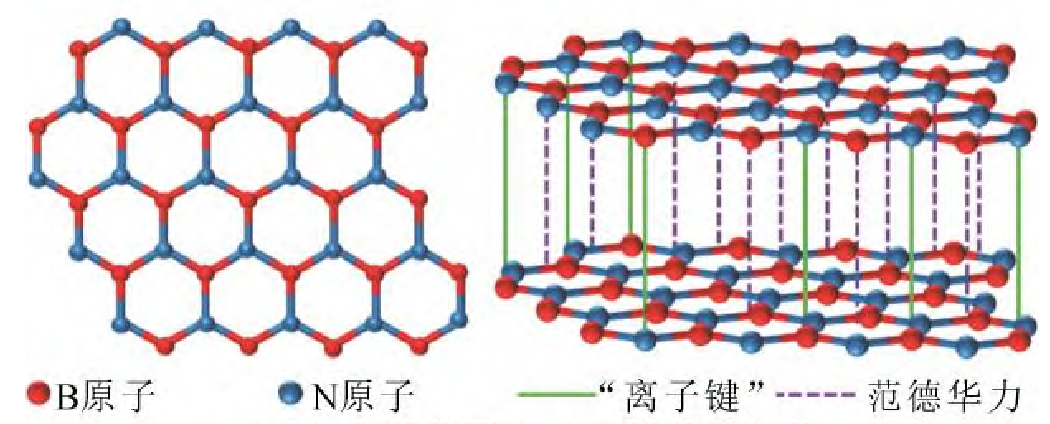

六方氮化硼的晶体结构

尽管优势显著，但要充分发挥氮化硼的导热潜力，实现其在高端领域的规模化应用，业界仍面临着从材料本身到加工工艺的多重挑战：

01

热导率的各向异性难题

h-BN二维片状结构导致其热导率存在显著的方向性差异：面内热导率可达300-2000W/mK，而垂直方向（厚度方向）仅为2-30W/mK。这意味着热量难以穿透材料厚度方向传导，对于需要将热量从芯片垂直导出的应用场景是个严峻挑战。解决方案包括构建三维导热网络、开发球形氮化硼团聚体、复合取向结构等。

02

界面热阻与加工困境

当将h-BN作为填料加入聚合物基体时，填料与基体之间、填料相互之间的界面会产生“声子散射”导致热量传导受阻。为追求高导热而大量填充（高达67vol%），虽能形成导热通路，却会严重劣化复合材料的加工性能和机械强度。此外，h-BN化学惰性强，表面难修饰，与基体结合力弱，进一步增加了界面热阻。表面改性、功能化包覆、协同填料体系是当前研究热点。

03

规模化制备与成本控制

高品质氮化硼纳米片的制备工艺（如CVD、球磨法）仍面临成本和产率的平衡问题。同时，为解决各向异性问题而设计的复杂三维结构（如球形团聚体、三维网络）也增加了工艺复杂度和制造成本。

氮化硼的应用正从传统的耐火材料、润滑剂，快速拓展至以下高增长领域：

5G/6G高频封装：低介电常数与高导热性使其成为理想的高频基板填料；

AI芯片散热：与石墨烯、碳纳米管相比，兼具导热与绝缘优势，适合芯片级热管理；

新能源汽车电控系统：用于电机控制器、IGBT模块等部位的导热绝缘垫片；

航空航天与军事电子：在极端环境下保持稳定性能；

新型热界面材料：如导热凝胶、导热硅脂、相变材料等。
